超高速角接觸球軸承BNR系列

產品簡介

超高精度角接觸球軸承（BNR系列）這是可對應內徑低于30mm的高精度、超高速旋轉的、使小型軸發揮高性能的高功能系列產品。超高速角接觸球軸承BNR系列機床主軸軸承，備有可根據不同用途選擇規格的各種系列產品，適于機床主軸等旋轉體振擺精度要求高、轉速快之用途，超高速角接觸球軸承BNR系列機床主軸軸承技術選型，滾動軸承（rollingbearing）是將運轉的軸與軸座之間的滑動摩擦變?yōu)闈L動摩擦，從而減少摩擦損失的一種精密的機械元件。

宇耐爾精密軸承結構及特點介紹

角接觸球軸承

單列角接觸球軸承可同時承受徑向載荷和一個方向的軸向載荷，也可承受單一方向的純軸向載荷，在承受徑向載荷時，將引起軸向分力。因此，單列角接觸球軸承常常需要與其它承受反方向軸向載荷的軸承匹配安裝。

也就是說，角接觸球軸承通常采用雙聯、三聯、四聯甚 至五聯組配使用。角接觸球軸承的極限轉速較高。

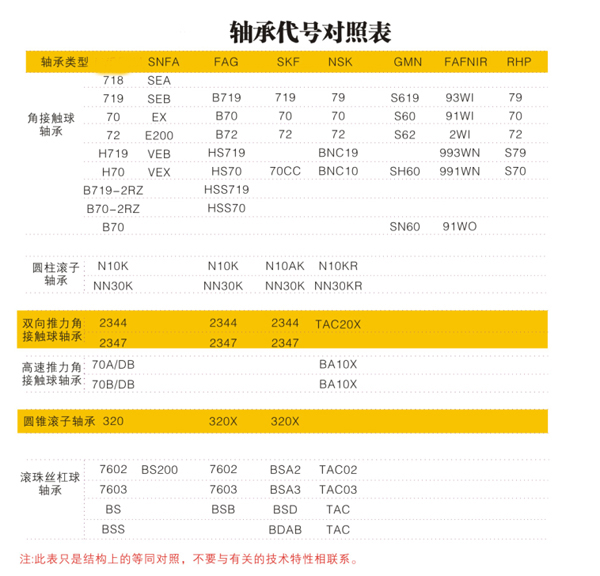

宇耐爾主軸用精密角接球軸承有718、719、70和72四個尺寸系列，相同內徑的軸承，其外徑和寬度依次增大。

精密角接觸球軸承的接觸角分15°（代號C）和25° （代號AC)兩種，對角接觸球軸承而言，接觸角越大，軸向承載能力越大，但軸承的極限轉速越低。因此，轉速高、承受軸向載荷小的主軸支承宜采用15°接觸角的軸承，反之，則應采用接觸角為25°的角接觸球軸承。

滾珠絲杠球軸承

精密滾珠絲杠球軸承是一種接觸角為60°的單向推力角接觸球軸承，具有高精度、高轉速、高軸向剛度、低摩擦、長壽命以及瞬時高低速轉換性能好等特點，該軸承特別適合于高速精密數控機床滾珠絲杠副及其類似傳動元件的支承。

宇耐爾精密滾珠絲杠球軸承有7602、7603、BS、BSS四種產品系列。其中標準公制7602和7603尺寸系列符合JB/T8564標準，其內徑尺寸為12mm到130mm；BS為非標公制系列；BSS為英制系列。

滾珠絲杠軸承，能承受較大單一方向的軸向載荷，同時，也可承受一定的徑向載荷，該軸承通常需雙聯或多聯組配使用，組配方式同角接觸球軸承。

圓柱滾子軸承

圓柱滾子軸承屬于線接觸，其承載能力和剛度高于點接觸的角接觸球軸承（包括多聯組配軸承）。但允許的轉速要低一些。因此，圓柱滾子軸承常用于載荷較大，要求剛度較高，而轉速相對來說不太高的中、大型機床。

宇耐爾圓柱滾子軸承分單列N10和NN30兩個結構系列。

單列圓柱滾子軸承通常作為游動型支承與作為固定型支承的角接觸球軸承組配套使用。

機床中常用的圓柱滾子軸承為圓錐孔雙列圓柱滾子軸承。

該類軸承能承受較大的徑向載荷，內外圈可分離，不能承受軸向載荷。因此常與承受軸向載荷的雙向推力角接觸球軸承組合使用。圓錐孔雙列圓柱滾子軸承其內圈圓錐孔的錐度為1:12（即半錐角2° 2394)，與主軸的錐形軸頸相吻合。軸承裝配過程中，軸向移動內圈，可以把內圈脹大，從而改變軸承內部徑向游隙并實現軸承的預緊。

N10和NN30系列圓柱滾子軸承，擋邊開在內圈，外圈可分離。對于雙列圓柱滾子軸承，當使用油潤滑時，在軸承外圈中間設置了一個環型油槽和對稱分布的三個潤滑油孔，標記為W33.
